CQ 型旋转接头 万向旋转接头 精球旋转接头
CQ Rotary Joint

点击免费下载: CQ型旋转接头样本（PDF版）(产品说明书)

旋转接头简介
1. 单通路设计，全通路流量，有一个独立的流通通路。
2. 内部采用两个凹球面石墨密封环密封，是一种内部支撑式旋转接头。
3. 旋转接头和管路连接时，推荐使用金属软管进行软性连接。
4. 旋转接头外管法兰和设备中旋转的设备连接，和设备同步运转，是主要的运动部件。
5. 旋转接头外管不仅可以转动，而且可以摆动，外管（又名转轴）可以偏离轴线摆动的最大角度为30°。
CQ型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
旋转接头规格

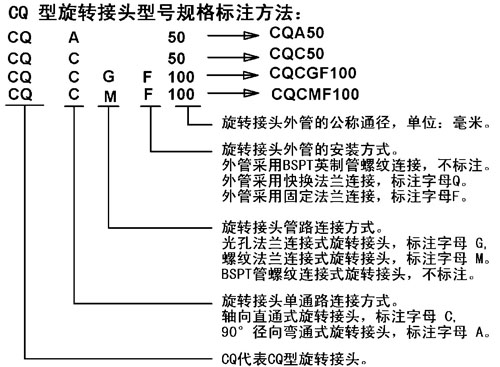

1. CQ型旋转接头型号简介：

2. CQ型旋转接头规格如下：DN15（1/2″）, DN20（3/4″）, DN25（1″），DN32（1-1/4″），DN40（1-1/2″），DN50（2″），DN65（2-1/2″），DN80（3″），DN100（4″），DN125（5″），DN150（6″），DN200（8″）。DN是Nominal Diameter英文缩写，是指公称直径。括号外的公称规格对应括号内的英寸规格。旋转接头的规格用外管的公称通径表示。
3.CQ型旋转接头型号规格表

4. 点击免费下载: CQ型旋转接头样本（PDF版）(产品说明书)
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购CQ型旋转接头，请提供完整的型号规格。外管若采用螺纹连接，螺纹连接式外管的螺纹旋向，应和主轴轴头的旋向相反，以便使螺纹越旋越紧。
2.　旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
