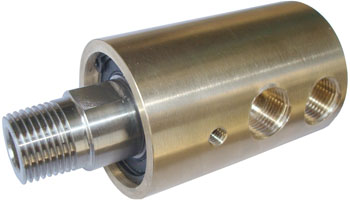

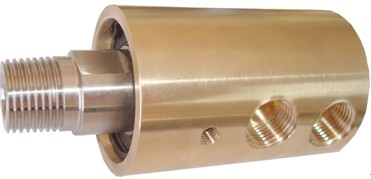

EH型旋转接头简介
1. 内部采用一个石墨密封环密封。
2. 内部采用球轴承支撑，球轴承配双面防尘盖，是一种内部支撑式旋转接头。
3. 内置弹簧提供密封压力。
4. 外管是不锈钢件，壳体是铜件，主要用于塑料挤出机。
5.由于在运转时，密封面之间存在摩擦扭矩，安装旋转接头时，需要外部采用止转杆止转，可以采用止转孔止转，或依靠进口或出口管路止转。
6. 旋转接头和管路连接时，推荐使用金属软管或高压胶管软连接（如果不采用止转，可以兼做止转装置）。
7. 旋转接头外管K和设备中旋转的滚筒轴头连接，是主要的运动部件。
8. 双通路流通设计。结构简单，维修方便。使用时不需要维护，使用方便。

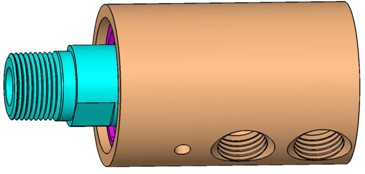

EH型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
接头规格
1. EH型旋转接头只有一种EHSG型、双通路、内管固定式、外管螺纹连接式、旋转接头。
2. EH型旋转接头常用规格如下：DN15（1/2″），DN20（3/4″），DN25（1″），DN32（1-1/2″），DN40（1-1/2″）。
3. EHSG型、双通路、内管固定式、旋转接头规格如下：EHSG15-6（1/2″）。
4. 点击免费下载: EH型旋转接头样本（PDF版）(产品说明书)
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购EH型旋转接头，请提供旋转接头完整的型号规格。订购之前，确认图纸。
2. 可根据客户要求定制非标产品。
3.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。 |
