M型旋转接头
Type M Rotary Joint

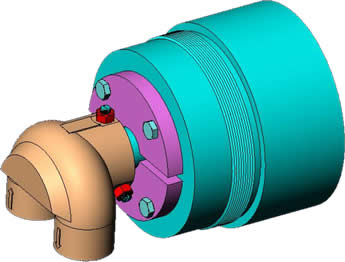

M型连铸机辊子轴颈埋入式旋转接头
Type M Castor Roller Journal-Inserted Rotary Joint

点击免费下载: M型旋转接头样本（PDF版）(产品说明书)

使用参数
最高温度：100℃
最高压力：1.0 Mpa
最高转速：100 RPM
使用介质：冷却水、热水

简介
M型旋转接头是一种专门为冶金行业流通冷却水而设计的一种埋入式旋转接头。这种旋转接头安装在钢铁连铸机辊子的轴颈内，用于冷却辊子和轴承。本旋转接头密封设计采用陶瓷环密封，密封可靠，运动部件较少，使用寿命较长，提高了机械密封的设计和使用寿命。

接头规格
1. M型旋转接头型号分为单向流通MD型和双向流通MS型。根据结构特点，分为C型和CF型，这里的C型是指M型旋转接头的壳体外圆面采用O形圈密封而壳体上没有安装用法兰，CF型是指M型旋转接头的壳体外圆面采用O形圈密封而壳体上拥有安装用法兰。
2.M型旋转接头的型号分为MD-C型，MD-CF型，MS-C型，MS-CF型。
3.M型旋转接头的规格分为DN15（1/2″）、DN20（3/4″）、DN25（1″）、DN40（1-1/2″）。
4. 点击免费下载: M型旋转接头样本（PDF版）(产品说明书)
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。 产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。

订货须知
1.M型旋转接头连接尺寸可根据你的要求而变更，请提供旋转接头的连接尺寸。
2.根据你的要求定制相应规格的旋转接头。MS型双向流通旋转接头的内管是固定式内管，它不随连铸机辊子转动。
