P 型旋转接头
Piston-Type Rotary Joint
PTS 型内管固定式高速旋转接头
PTS Piston-Type Stationary Rotary Joint

简介
PTS型旋转接头简称P型旋转接头，是一种内管固定的高速旋转接头，它采用环形支架作为外支撑，支撑刚度好，高速运转平稳。P型旋转接头内部采用石墨环密封，结构简单，密封可靠。P型旋转接头和管路连接推荐使用金属软管连接。

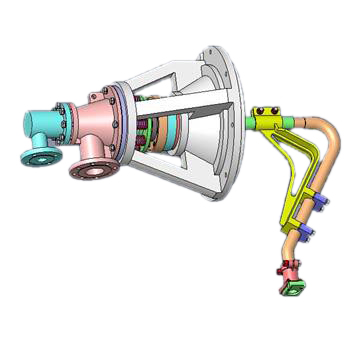

P型旋转接头多用于高速纸机上，其蒸汽冷凝水虹吸系统设计多采用并行虹吸系统，其系统配置为P型旋转接头、环形支架、CSS型悬臂固定式虹吸器、轴径法兰。
接头规格
1. P型旋转接头是一种双向流通、内管固定式旋转接头。
2. P型旋转接头常用规格如下：9550（2″），9600（2-1/2″），9700（3″），9750（3-1/2″），9800（4″）。
3. P型双向流通、内管固定式高速旋转接头规格型号如下：9550PTS（2″），9600PTS（2-1/2″），9700PTS（3″），9750PTS（3-1/2″），9800PTS（4″）。其中，9600PTS（2-1/2″）中，9600是指旋转接头外管的公称流通直径为65mm（2-1/2″）。
4. 点击免费下载: P型旋转接头样本（PDF版）(产品说明书)

产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。 订货须知
1. 订购P 型旋转接头，请提供纸机的烘缸连接尺寸。
2. 旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
