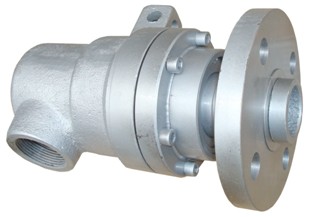

旋转接头简介
1. 有单通路和双通路 流通通路设计。
2. 内部采用一个球面石墨密封环密封。
3. 内部采用两个石墨无油轴承支撑,是一种内部支撑式旋转接头。
4. 内置弹簧提供密封压力。
5.由于在运转时，密封面之间存在摩擦扭矩，安装旋转接头时，需要外部采用止转杆进行止转，止转杆安装在旋转接头壳体的支耳上。
6. 旋转接头和管路连接时，必须使用金属软管进行软性连接。
7. 旋转接头外管和设备中旋转的滚筒轴头连接，是主要的运动部件。
8. 结构简单，维修方便。使用时不需要维护，使用方便
QR型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
接头规格
1. QR型旋转接头分为QRD型、单通路流通式、旋转接头和QRS型、双通路流通式、旋转接头。QRS型、双通路流通式、旋转接头又分为QRS-G型、双通路流通、内管固定式、旋转接头和QRS-X型、双通路流通、内管旋转式、旋转接头，如果旋转接头外管和设备轴颈连接采用法兰连接，加注后缀F，如QRS-XF65-32，QRS-GF65-32，其中，65mm是指旋转接头外管的公称流通直径为65mm，32mm是指旋转接头内管的公称流通直径为32mm。旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如QRS-X65-32，QRS-G65-32，但是，旋转接头外管的旋向和设备滚筒旋向应相反，这样，用于密封的螺纹越旋越紧。
2. QR型旋转接头规格如下：DN20（3/4″），DN25（1″），DN32（1-1/4″）， DN40（1-1/2″），DN50（2″），DN65（2-1/2″），DN80（3″），DN100（4″），DN150（6″），DN200（8″）。
3. QRD型、单通路流通旋转接头规格如下： QRD20（3/4″），QRD25（1″），QRD32（1-1/4″），QRD40（1-1/2″），QRD50（2″），QRD65（2-1/2″），QRD80（3″），QRD100（4″），QRD150（6″），QRD200（8″）。
4. QRDF型、单通路流通、外管快换法兰连接式旋转接头规格如下：QRDF20（3/4″），QRDF25（1″），QRDF32（1-1/4″），QRDF40（1-1/2″），QRDF50（2″），QRDF65（2-1/2″），QRDF80（3″），QRDF100（4″），QRDF150（6″），QRDF200（8″）。
5. QRS-G型、双通路流通、内管固定式旋转接头规格如下：QRS-G20-8（3/4″），QRS-G25-10（1″），QRS-G32-15（1-1/4″），QRS-G40-20（1-1/2″），QRS-G50-25（2″），QRS-G65-32（2-1/2″），QRS-G80-40（3″），QRS-G100-65（4″），QRS-G150-80（6″），QRS-G200-100（8″）。
6. QRS-GF型、双通路流通、内管固定、外管快换法兰连接式旋转接头规格如下：QRS-GF20-8（3/4″），QRS-GF25-10（1″），QRS-GF32-15（1-1/4″），QRS-GF40-20（1-1/2″），QRS-GF50-25（2″）， QRS-GF65-32（2-1/2″），QRS-GF80-40（3″），QRS-GF100-65（4″），QRS-GF150-80（6″），QRS-GF200-100（8″）。
7. QRS-X型、双通路流通、内管旋转式旋转接头规格如下：QRS-X20-8（3/4″），QRS-X25-10（1″），QRS-X32-15（1-1/4″），QRS-X40-20（1-1/2″），QRS-X50-25（2″），QRS-X65-32（2-1/2″），QRS-X80-40（3″），QRS-X100-65（4″），QRS-X150-100（6″），QRS-X200-100（8″）。
8. QRS-XF型、双通路流通、内管旋转、外管快换法兰连接式旋转接头规格如下： QRSXF20-8（3/4″），QRSXF25-10（1″），QRSXF32-15（1-1/4″），QRSXF40-20（1-1/2″），QRSXF50-25（2″），QRSXF65-32（2-1/2″），QRSXF80-40（3″），QRSXF100-65（4″），QRSXF150-100（6″），QRSXF200-100（8″）。
9. 点击免费下载QR型 热油旋转接头样本（产品说明书）（PDF文档）
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购QR型旋转接头，请提供旋转接头完整的型号规格。螺纹外管和螺纹固定内管的旋向，应和滚筒旋向相反，以便使螺纹越旋越紧。
2. QR型旋转接头也可根据客户要求定制非标产品。
3. QR型旋转接头的螺纹连接采用BSPT螺纹（外管和设备连接）和BSP螺纹（内管和旋转接头端盖连接），BSPT螺纹是指螺纹牙形角为55度的英制锥管螺纹。BSP螺纹是指螺纹牙形角为55度的英制圆柱管螺纹。
4. 旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。 |
