R 型高压旋转接头
R High Pressure Rotary Join

点击免费下载: R型旋转接头 样本（PDF版） 产品说明书

点击免费下载: 高压旋转接头样本（PDF版）

点击免费下载: 管路手册（PDF版）(安装说明书)

简介

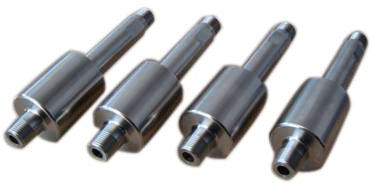

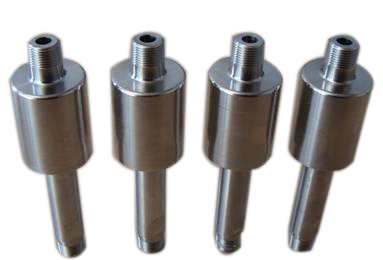

R型高压旋转接头是一种采用轴承作为内支撑的旋转接头。R型旋转接头内部采用耐高压密封，结构简单，维修方便，密封可靠。R型旋转接头使用压力可达35Mpa，在35Mpa高压下运转灵活。
R型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
接头规格
1. R型旋转接头型号简介
RA25 ：单向流通、外管螺纹连接、直角弯通式旋转接头，旋转接头外管的公称流通直径为25mm。
RC10 ：单向流通、外管螺纹连接、直通式旋转接头，旋转接头外管的公称流通直径为10mm。
2. R型旋转接头常用规格如下：DN10（3/8″），DN15（1/2″），DN20（3/4″），DN25（1″），DN32（1-1/4″），DN40（1-1/2″），DN50（2″）。
3. RA型弯通式旋转接头规格如下：RA10（3/8″），RA15（1/2″），RA20（3/4″），RA25（1″），RA32（1-1/4″），RA40（1-1/2″），RA50（2″）。
RC型直通式旋转接头规格如下：RC10（3/8″），RC15（1/2″），RC20（3/4″），RC25（1″），RC32（1-1/4″），RC40（1-1/2″），RC50（2″）。
4. 点击免费下载: R型旋转接头产品样本（PDF版）产品说明书

产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。 产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购R型旋转接头，请提供旋转接头的连接尺寸。可根据客户要求定制非标产品。R型旋转接头采用三维立体技术设计，设计符合国家标准：JB/ZO 4574-86。
2. 旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
