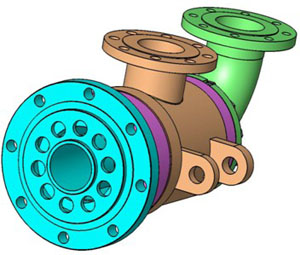

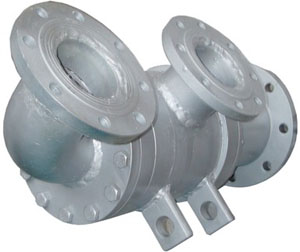

W型旋转接头简介
1.有两个独立的流通通路。
2.内管和外管为一体结构，和设备同步运转。
3.外管和外管法兰为一体结构，法兰连接到设备轴端，和设备同步运转，用螺栓固定。
4.内部采用耐磨耐高压密封件密封，最高密封压力为40 MPa? ( 400 bar )。
5.壳体内部两端采用两个球轴承支撑，运转平稳,是一种内部支撑式旋转接头。
6.由于在运转时，密封面之间存在摩擦扭矩，安装旋转接头时，需要外部采用止转杆止转，或依靠壳体上的进口、出口连接管路止转。
7.旋转接头和管路连接时，通过M接口连接，推荐使用高压胶管或金属软管。
8.旋转接头外管（转轴）和设备中旋转的轴头连接，是主要的运动部件。
9.结构简单，维修方便。使用时不需要维护，使用方便。
W型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
接头规格
1. W型旋转接头只有一种WSXF型、双通路、内管旋转式、外管法兰连接式、旋转接头，F是指旋转接头的外管和设备连接采用法兰连接。
2. W型旋转接头常用规格如下：DN100（4″），DN125（5″），DN150（6″），DN200（8″），DN250（10″）。
3. WS-XF型、双通路、内管旋转式、旋转接头规格如下：WS-XF100-65（4″），WS-XF125-80（5″），WS-XF150-100（6″），WS-XF200-125（8″），WS-XF250-150（10″）。
4. 点击免费下载: W型旋转接头样本（PDF版）(产品说明书)
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购W型旋转接头，请提供旋转接头完整的型号规格。订购之前，确认图纸。
2. 可根据客户要求定制非标产品。
3.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。 |
