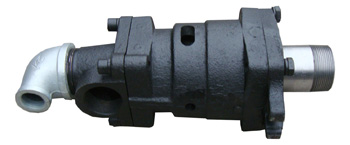

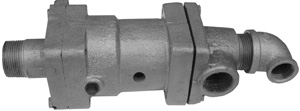

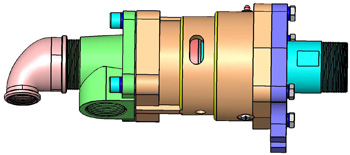

简介
1.单通路流通和双通路流通设计。
2.采用两个球轴承支撑，允许高速运转。
3.采用单端面平面密封，动密封为碳石墨密封环。
4.采用弹簧内部自动补偿碳石墨密封环的磨损。
5. 是一种内部支撑式旋转接头。
6.外管和设备轴颈联结，为主要的旋转部件，
7.壳体和端盖及弯头和管路连接，为静止部件。
8.壳体上开有观察孔，可以观察密封环的磨损情况和密封情况。
9.旋转接头运转时由于密封面之间存在摩擦扭矩，WD型旋转接头外部采用止转杆止转。
10.WD型旋转接头和管路连接推荐使用金属软管。
11.流通高温介质时，需使用耐高温润滑脂定期润滑。
接头规格
1. WD型旋转接头分为WDd型单向流通式旋转接头和WDS型双向流通旋转接头。WDS型双向流通旋转接头又分为WDS-G型双向流通内管固定式旋转接头和WDS-X型双向流通内管旋转式旋转接头。WDS-GF50-25，F是指旋转接头外管和设备轴颈连接采用法兰连接，50mm是指旋转接头外管的公称流通直径为50mm，25mm是指旋转接头内管的公称流通直径为25mm，内管螺纹的旋向应该和滚筒旋向相反，以便使螺纹越旋越紧。旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如WDS-X50-25，WDS-G50-25，但是，旋转接头外管的旋向和设备滚筒旋向应相反，这样，螺纹越旋越紧。
2. WD型旋转接头常用规格如下：DN20（3/4″），DN25（1″），DN32（1-1/4″），DN40（1-1/2″），DN50（2″），DN65（2-1/2″），DN80（3″），DN100（4″）。
3.WDD型单向流通旋转接头规格如下：WDD20（3/4″），WDD25（1″），WDD32（1-1/4″），WDD40（1-1/2″），WDD50（2″），WDD65（2-1/2″），WDD80（3″），WDD100（4″）。
4. WDS-G 型双向流通内管固定式旋转接头规格如下：WDS-G25-10（1″），WDS-G32-15（1-1/4″），WDS-G40-20（1-1/2″），WDS-G50-25（2″），WDS-G65-32（2-1/2″），WDS-G80-50（3″），WDS-G100-65（4″）。其中，WDS-GF80-50（3″）中，80mm是指旋转接头外管的公称流通直径为80mm，50mm是指旋转接头内管的公称流通直径为50mm。
5. WDS-X型双向流通内管旋转式旋转接头规格如下：WDS-X25-10（1″），WDS-X32-15（1-1/4″），WDS-X40-20（1-1/2″），WDS-X50-25（2″），WDS-X65-32（2-1/2″），WDS-X80-40（3″），WDS-X100-65（4″）。其中，WDS-XF80-40（3″）中，80mm是指旋转接头外管的公称流通直径为80mm，40mm是指旋转接头内管的公称流通直径为40mm。
订货须知
1. 订购WD型旋转接头，请提供旋转接头的完整型号，。螺纹连接式外管和螺纹固定式内管的旋向，应和滚筒旋向相反，以便使螺纹越旋越紧。
2. 可根据客户要求定制异形产品。
3. WD型旋转接头的螺纹连接采用BSPT螺纹（外管和设备连接）和BSP螺纹（内管和旋转接头端盖连接），BSPT螺纹是指螺纹牙形角为55度的英制锥管螺纹。BSP螺纹是指螺纹牙形角为55度的英制圆柱管螺纹。
4. 旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
|
