简介

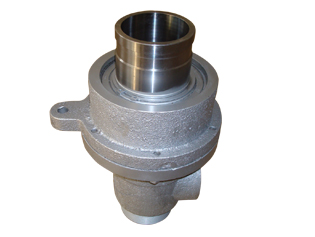

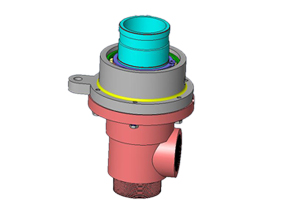

HK型旋转接头是一种内部采用轴承支撑的旋转接头。HK型旋转接头内部采用石墨环密封，结构简单，维修方便，密封可靠。HK型旋转接头使用最高压力可达3.5Mpa。旋转接头高压运转时由于密封面之间存在摩擦扭矩，HK型旋转接头外部采用止转杆止转。HK型旋转接头和管路连接推荐使用金属软管。
接头规格
1. HK型旋转接头分为HKD型单向流通式旋转接头和HKS型双向流通旋转接头。HKS型双向流通旋转接头又分为HKS-GF型双向流通内管固定式旋转接头和HKS-XF型双向流通内管旋转式旋转接头，F是指旋转接头外管和设备轴颈连接采用法兰连接。
2. HK型旋转接头常用规格如下：DN80（3″），DN100（4″），DN125（5″），DN150（6″）。
3.HKD型单向流通旋转接头规格如下：HKD80（3″），HKD100（4″），HKD125（5″），HKD150（6″）。
4. HKS-GF 型双向流通内管固定式旋转接头规格如下：HKS-GF80-50（3″），HKS-GF100-65（4″），HKS-GF125-80（5″），HKS-GF150-100（6″）。其中，HKS-GF150-100（6″）中，150mm是指旋转接头外管的公称流通直径为150mm，100mm是指旋转接头内管的公称流通直径为100mm。
5. HKS-XF型双向流通内管旋转式旋转接头规格如下：HKS-XF80-50（3″），HKS-XF100-65（4″），HKS-XF125-80（5″），HKS-XF150-100（6″）。
6. 点击免费下载: HK型旋转接头样本（PDF版）(产品说明书)
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购HK 型旋转接头，请提供旋转接头的连接尺寸，包括壳体入口尺寸、出口尺寸，虹吸内管连接尺寸，外管连接尺寸，以及螺纹外管和螺纹固定内管的旋向，该螺纹旋向应该和滚筒旋向相反，以便使螺纹越旋越紧。
2. 可根据客户要求定制异形产品。
3.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
|
