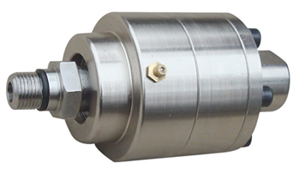

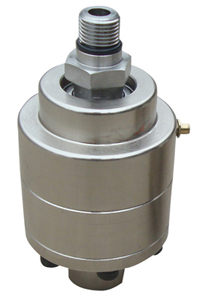

HSP型高速高压旋转接头
HSP High Speed Rotary Join

旋转接头简介
1. 单向流通设计。
２．内部动密封采用耐磨陶瓷环密封，采用平衡式机械密封，使用寿命长，耐磨损。
３．高速设计，采用两个球轴承支撑，可以使用的最高转速为5000 RPM，运转平稳。
４．壳体采用碳钢制造，和设备连接的外管采用不锈钢，内部弹簧为不锈钢。
５．旋转接头外管的螺纹连接采用英制BSP圆柱螺纹、英制BSPT圆锥螺纹、公制螺纹（旋转接头的外管和设备连接方式）三种连接方式供选择。
6．旋转接头壳体上有一个观察孔用于检测。
7. 内部采用迷宫密封。
8. 高压设计，全接触密封，推荐使用密封压力可达400bar。
9. 全流通设计，多弹簧密封，弹簧外置，不和介质接触，流通通畅。
10. 密封采用平衡密封，密封面摩擦扭矩小，不需要为旋转接头提供支撑和止转。
11. 轴承采用油脂润滑，有油嘴。
HSP型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
旋转接头规格
1. HSP型旋转接头型号简介：

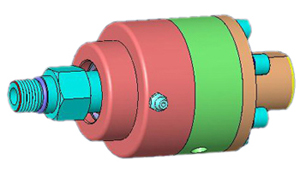

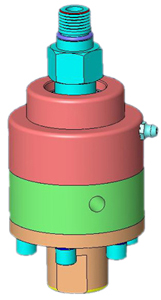

HSPC10M ：HS 代表高速（High Speed）旋转接头，P 代表高速（High Speed）旋转接头中的P型高压旋转接头，C 代表旋转接头和管路轴向直通连接， 10代表旋转接头的公称流通直径为10mm。最后一个M 代表旋转接头外管和设备的连接螺纹为公制连接螺纹。

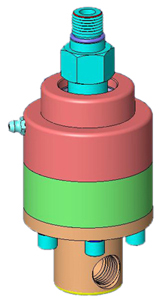

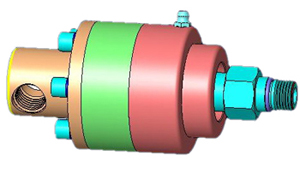

HSPA10R：HS 代表高速（High Speed）旋转接头，P 代表高速（High Speed）旋转接头中的P型高压旋转接头，A代表和管路通过90度的弯通实现径向连接， 10代表旋转接头的公称流通直径为10mm。R代表旋转接头外管和设备的连接螺纹为英制BSPT圆锥螺纹。
2. HSP型旋转接头规格如下：DN10（3/8″），DN15（1/2″）。
3. 点击免费下载: HSP型旋转接头样本（PDF版）(产品说明书)

产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。

订货须知
1. 订购HSP 型旋转接头，请注意外管的螺纹旋向。螺纹连接式外管的螺纹旋向，应和主轴轴头的旋向相反，以便使螺纹越旋越紧。
2. 旋转接头的外管和设备连接方式有三种方式供选择。BSP螺纹是指螺纹牙形角为55度的英制圆柱管螺纹。M螺纹是指螺纹牙形角为60度的公制连接螺纹。BSPT螺纹是指螺纹牙形角为55度的英制圆锥管螺纹。
3. 和管路连接的M接口有两种连接方式，HSPC为轴向直通式，HSPA为90度弯通式。
4. HSP型旋转接头可流通含油空气， 含油空气是指气压传动管路中安装油雾器，使压缩空气含有雾化润滑油。
5. HSPC10M旋转接头的最高使用转速为12000rpm，HSPC15M旋转接头的最高使用转速为10000rpm。
6.　旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
