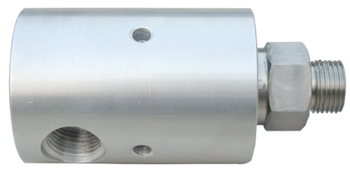

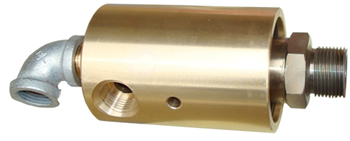

使用参数	K型福瑞德旋转接头 K Freed Rotary Joint
最高温度：200℃
最高压力：5 Mpa (50 bar)
最高转速：4000 RPM
使用介质：水，油, 热水等。

K型旋转接头简介
1. 内部采用一对优质密封环密封。
2. 内部采用两个球轴承支撑，可以高速运转，是一种内部支撑式旋转接头。
3. 内置弹簧提供密封压力。
4. 外管K是不锈钢件，壳体是铜件或铝件或不锈钢件。
5.由于在运转时，密封面之间存在摩擦扭矩，安装旋转接头时，需要外部采用止转杆止转，可以采用止转孔O止转，或依靠进口M管路采用硬管止转。
6. 旋转接头和管路连接时，推荐使用金属软管或高压胶管软连接。
7. 旋转接头外管K和设备中旋转的滚筒轴头连接，是主要的运动部件。
8. 结构简单，维修方便。使用时不需要维护，使用方便。

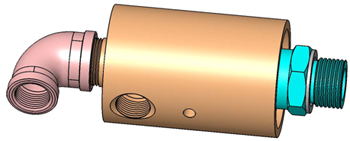

K型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。

接头规格
1. K型旋转接头分为KD型、单通路流通式、旋转接头和KS型、双通路流通、旋转接头。KS型、双通路流通、旋转接头又分为KS-G型、双通路流通、内管固定式、旋转接头和KS-X型、双通路流通、内管旋转式、旋转接头。KS-GF20-8，F是指旋转接头外管和设备轴颈连接采用快换法兰连接，20mm是指旋转接头外管的公称流通直径为20mm，8mm是指旋转接头内管的公称流通直径为8mm。内管螺纹的旋转方向应该和滚筒旋转方向相反，以便使螺纹越旋越紧。旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如KS-X50-25，KS-G50-25，但是，旋转接头外管的旋转方向和设备滚筒旋转方向应相反，这样，螺纹越旋越紧。
2. K型旋转接头常用规格如下：DN6（1/8″），DN8（1/4″），DN10（3/8″），DN15（1/2″），DN20（3/4″），DN25（1″），DN32（1-1/4″），DN40（1-1/2″），DN50（2″）。
3.KD型、单通路流通、旋转接头规格如下：KD6（1/8″），KD8（1/4″），KD10（3/8″），KD15（1/2″）KD20（3/4″），KD25（1″），KD32（1-1/4″），KD40（1-1/2″），KD50（2″）。
4. KS-G 型、双通路流通、内管固定式、旋转接头规格如下：KS-G15-6（1/2″），KS-G20-8（3/4″），KS-G25-10（1″），KS-G32-15（1-1/4″），KS-G40-20（1-1/2″），KS-G50-25（2″）。其中，KS-G25-10（1″）中，25mm是指旋转接头外管的公称流通直径为25mm，10mm是指旋转接头内管的公称流通直径为10mm。
5. KS-X型、双通路流通、内管旋转式、旋转接头规格如下：KS-X15-6（1/2″），KS-X20-8（3/4″），KS-X25-10（1″），KS-X32-15（1-1/4″），KS-X40-20（1-1/2″），KS-X50-25（2″）。其中，KS-X15-6（1/2″）中，15mm是指旋转接头外管的公称流通直径为15mm，6mm是指旋转接头内管的公称流通直径为6mm。
6. 点击免费下载: K型旋转接头样本（PDF版）(产品说明书)
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购K型旋转接头，请提供旋转接头完整的型号规格和螺纹旋向（无旋向要求的除外）。螺纹连接式外管的旋向，应和滚筒旋向相反，以便使螺纹越旋越紧。。
2. 可根据客户要求定制非标产品。
3.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
