使用参数
最高温度：200℃
最高压力：1.0 Mpa
最高转速：100 RPM
使用介质：蒸汽
简介

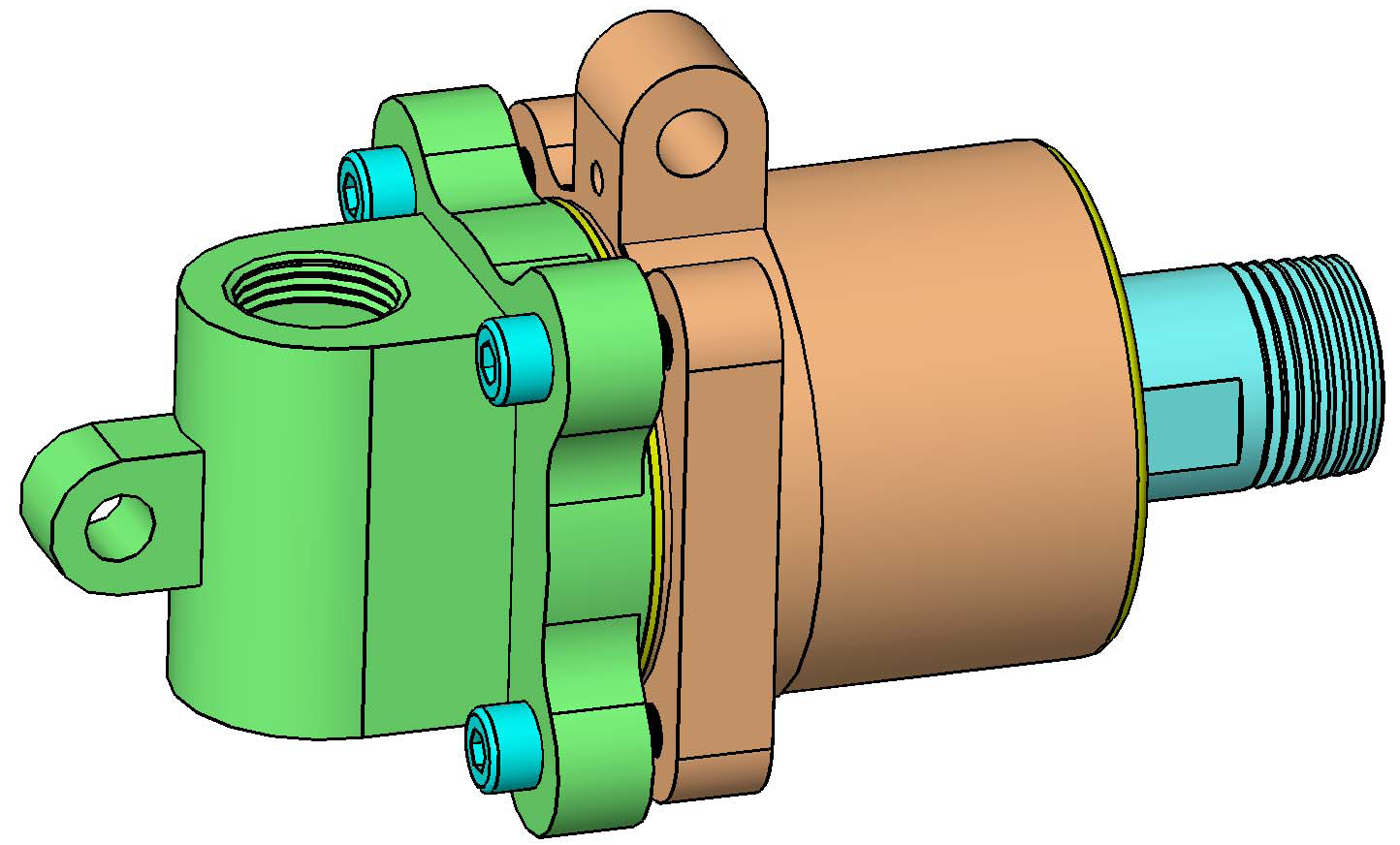

S型旋转接头是一种内部自支撑式旋转接头。S型旋转接头内部采用无油轴承支撑，结构简单，维修方便，密封可靠，自动对中，自动补偿，无需润滑。运转时由于密封面之间存在摩擦扭矩，S型旋转接头外部采用止转杆止转。S型旋转接头和管路连接必须使用金属软管。
接头规格
1. 点击免费下载：S型 旋转接头样本（产品说明书）（PDF文档）
产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
2. S型旋转接头规格如下：DN25（1″），DN32（1-1/4″），DN40（1-1/2″），DN50（2″），DN65（2-1/2″），DN80（3″）。

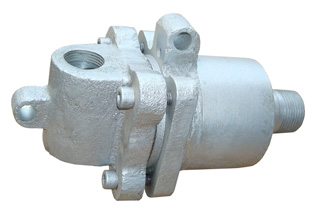

3. SB型旋转接头规格型号如下：3300SB（1″），3400SB（1-1/4″），3500SB（1-1/2″），3550SB（2″），3600SB（2-1/2″），3700SB（3″）。
4. SA型单向流通式旋转接头规格型号如下：3300SA（1″），3400SA（1-1/4″），3500SA（1-1/2″），3550SA（2″），3600SA（2-1/2″），3700SA（3″）。
订货须知
1. 订购S型旋转接头，请提供旋转接头的外管连接尺寸K，蒸汽入口尺寸M、冷凝水出口尺寸P，虹吸内管连接尺寸S。
2. S型旋转接头分为SB型双向流通内管固定式旋转接头和SA型单向流通式旋转接头。
3. BSPT螺纹是指螺纹牙形角为55度的英制锥管螺纹。
4.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
|
