使用参数

Freed TNQ Joint

最高温度：350℃

最高压力：1.6 Mpa

最高转速：500 RPM

使用介质：导热油，蒸汽，冷凝水

简介

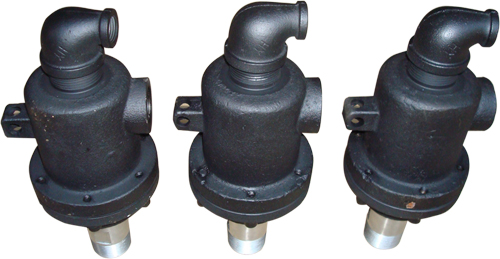

TNQ型旋转接头是一种内部自支撑式旋转接头。TNQ型旋转接头内部采用无油轴承支撑，结构简单，维修方便，密封可靠，自动对中，自动补偿，无需润滑。运转时由于密封面之间存在摩擦扭矩，TNQ型旋转接头外部采用止转杆止转。TNQ型旋转接头和管路连接必须使用金属软管。
接头规格
1. TNQ型旋转接头分为TNQD型单向流通式旋转接头和TNQS型双向流通旋转接头。TNQS型双向流通旋转接头又分为TNQS-G型双向流通内管固定式旋转接头和TNQS-X型双向流通内管旋转式旋转接头。
2. TNQ型旋转接头规格如下：DN20（3/4″），DN25（1″），DN32（1-1/4″），DN40（1-1/2″），DN50（2″）。
3.TNQD型单向流通旋转接头规格如下：TNQD20（3/4″），TNQD25（1″），TNQD32（1-1/4″），TNQD40（1-1/2″），TNQD50（2″）。
4. TNQS-G型双向流通内管固定式旋转接头规格如下：TNQS-G20-8（3/4″），TNQS-G25-10（1″），TNQS-G32-15（1-1/4″），TNQS-G40-20（1-1/2″），TNQS-G50-25（2″）。
5. TNQS-X型双向流通内管旋转式旋转接头规格如下：TNQS-X20-8（3/4″），TNQS-X25-10（1″），TNQS-X32-15（1-1/4″），TNQS-X40-20（1-1/2″），TNQS-X50-25（2″）。
6.点击免费下载: TNQ型旋转接头产品样本（PDF版）产品说明书

产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。

订货须知
1. 订购TNQ型旋转接头，请提供旋转接头的完整型号和螺纹旋向（无旋向要求的除外）。螺纹外管和螺纹固定内管的旋向，应和烘缸旋向相反，以便使螺纹越旋越紧。
2. 可根据客户要求定制异形产品。
3.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，

请与滕州市福瑞德公司技术部联系。
