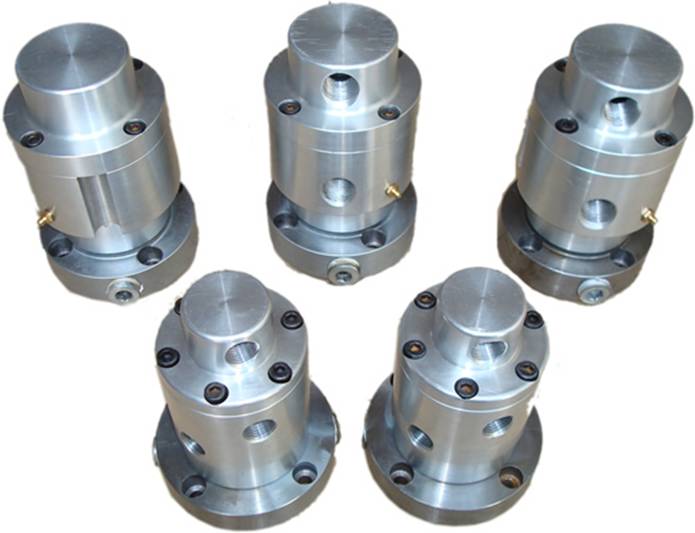

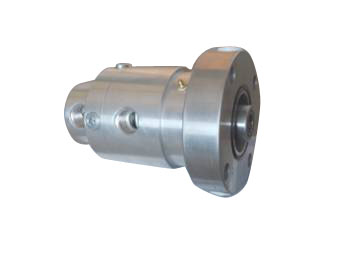

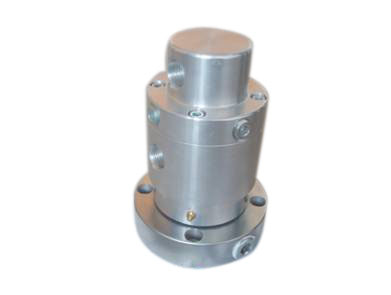

ZB 型旋转接头
ZB Rotary Joint

点击免费下载: ZB型旋转接头样本（PDF版）(产品说明书)

旋转接头简介
1. 两个独立的流通通道设计，允许同时流通不同压力的介质。
2. 高速设计，内部采用两个独立的球轴承支撑高速运转，是自支撑式旋转接头，不需要为旋转接头另外提供外部支撑。
3. 旋转接头采用平衡式机械密封，密封面摩擦扭矩低，不需要为旋转接头提供止转。
4. 旋转接头内通路（中心通路）动密封采用陶瓷环密封，密封使用压力可达70bar。
5. 内通路（中心通路）通过端盖上的开口K和管路相连。
6. 旋转接头外通路的动密封采用耐磨石墨环密封，密封使用压力可达16bar。
7. 外通路通过壳体上的开口M和管路相连，外通路M通过法兰端面上的环形空间和设备连接，也可通过大法兰外面的两个开孔和外部通道M连接使用。
8. 壳体和端盖采用铝合金制造，耐腐蚀。
9. 旋转接头和设备轴颈的连接采用大法兰连接，和设备同步运转。大法兰和设备连接的静密封采用O形圈密封。
10. 全流通设计，流通通畅。
11. 轴承采用油脂润滑。
12. 旋转接头端盖上有四个观察孔Q用于检测。

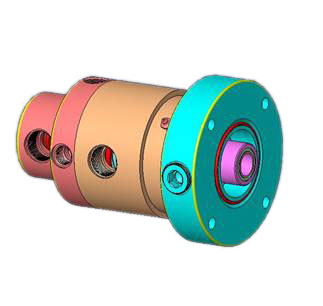

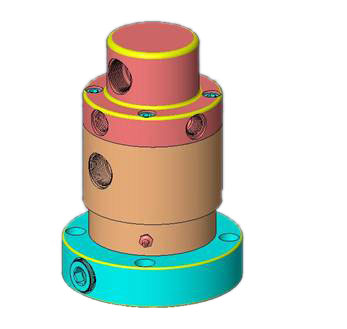

ZB型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
旋转接头规格
1. ZB型旋转接头型号简介：
ZB2X25 ：ZB代表ZB型旋转接头，2代表两个独立的流通通道，25代表流通通道的公称流通直径为25mm。
2. ZB型旋转接头规格：ZB2X8，ZB2X10，ZB2X15，ZB2X20，ZB2X25。

3. 点击免费下载: ZB型旋转接头样本（PDF版）(产品说明书)

产品样本可免费下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
产品样本推荐使用软件Adobe Reader(奥多比阅读器)打开查看。可以在计算机上安装 Adobe Reader 软件就可以打开。Adobe Reader 软件是Adobe（奥多比）公司提供的一种免费的下载软件，可从相关网站上下载，然后安装在计算机上。安装软件完毕，拖动鼠标箭头到PDF文件图标上， 点击鼠标右键，选择：“使用Adobe Reader打开”，就可以打开PDF格式的文件，翻页浏览PDF文档。
订货须知
1. 订购ZB型旋转接头，请确认连接尺寸。
