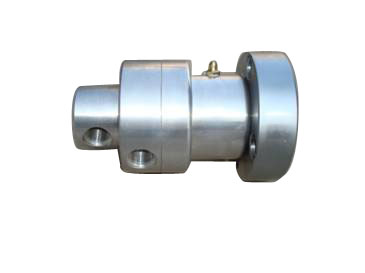

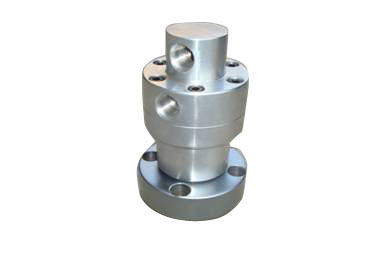

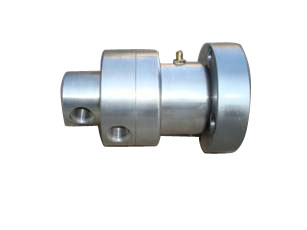

ZA 型旋转接头
ZA Rotary Joint

点击免费下载: ZA型旋转接头 样本（PDF版） 产品说明书发布日期：2012-01-16

旋转接头简介
1. 两个独立的流通通道设计，允许同时流通不同压力的气体。
2. 高速设计，内部采用两个独立的球轴承支撑高速运转，是自支撑式旋转接头，不需要为旋转接头另外提供外部支撑。
3. 旋转接头采用平衡式机械密封，密封面摩擦扭矩低，不需要为旋转接头提供止转。
4. 旋转接头内部动密封采用耐磨石墨环密封。
5. 内通路（中心通路）通过端盖上的开口K和管路相连。
6. 外通路通过壳体上的开口M和管路相连，外通路M通过法兰端面上的环形空间和设备连接，也可通过大法兰外面的一个开孔和外部通道M连接使用。
7. 壳体和端盖采用铝合金制造，耐腐蚀。
8. 旋转接头和设备轴颈的连接采用大法兰连接，和设备同步运转。大法兰和设备连接的静密封采用O形圈密封。
9. 全流通设计，流通通畅。
10. 轴承采用油脂润滑。

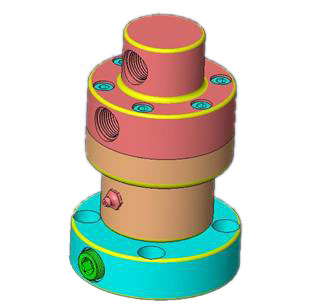

ZA型旋转接头采用三维立体技术设计，关键部件采用FANUC(发那科)数控加工，质量可靠，欢迎选用，并定制非标产品。
旋转接头规格
1. ZA型旋转接头型号简介：
ZA2X15 ：ZA代表ZA型旋转接头，2代表两个独立的流通通道，15代表流通通道的公称流通直径为15mm。

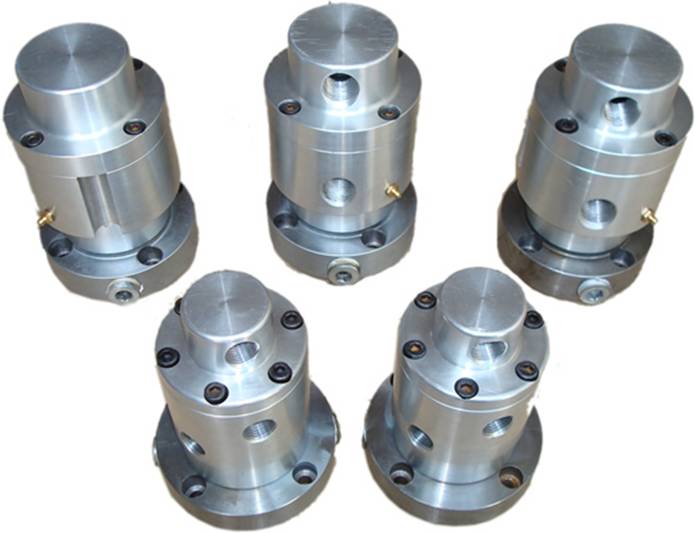

2. ZA型旋转接头规格：ZA2X8，ZA2X10，ZA2X15，ZA2X20，ZA2X25。
3. ZA型旋转接头的连接尺寸见图：ZA Joint.tif。（3页图纸，可翻页查看。）
图纸可下载，用鼠标指向下载目标，点击鼠标右键，选择“目标另存为……”即可。
图纸推荐使用软件ACDSee打开查看，选取“查看〉页面查看”（英文版为：view﹥Pageview）选项，可翻页查看。
订货须知
1. 订购ZA型旋转接头，请确认连接尺寸。
2.旋转接头的使用参数随其转速、温度、压力的不同，其使用极限值也不同。在特殊条件下，请与滕州市福瑞德公司技术部联系。
